Htc JIS Gate Valves

HV高真空ゲートバルブ（圧空）JIS規格

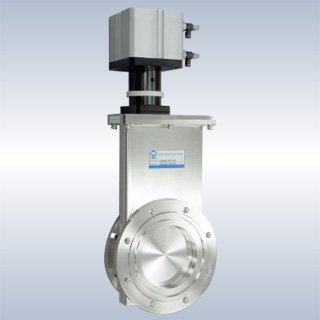

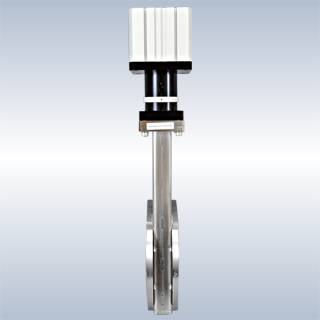

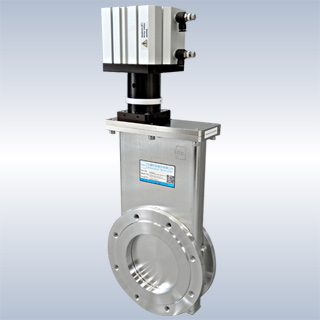

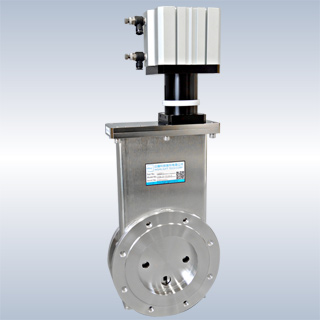

拡大写真
クリックで画像切り替え
型番 価格(税別) 個数 見積依頼
VF80P¥230,000
VF100P¥290,000
VF150P¥350,000
VF200P¥520,000
手動式もあります

SIZE

図面
JIS Model No. A B C D E F G H L Port
Dia.
40 GVB-SS-VF40-P 45 52 53 63 90 88 119 135 254 38
50 GVB-SS-VF50-P 49 56 53 81 104 123 167 154 321 50
100 GVBB-SS-VF100-P 54 68 94 146 170 222 297 170 467 102
150 GVBB-SS-VF150-P 59 68 94 204 220 307 407 198 605 153
200 GVBB-SS-VF200-P 67 70 94 246 267 383 507 198 705 204

※ CADデータが必要な方は（株）スプリードまでご請求ください。

Htc社製品にはオリジナル取扱説明書がつきます
株式会社スプリードはHtc社の正式なアフターサービス認定工場です
