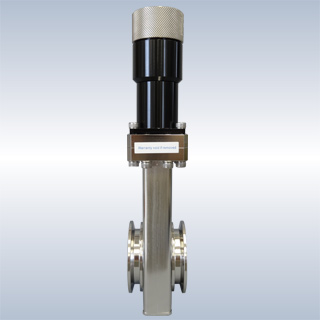

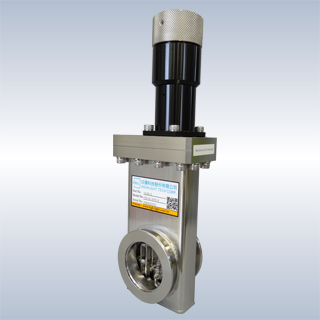

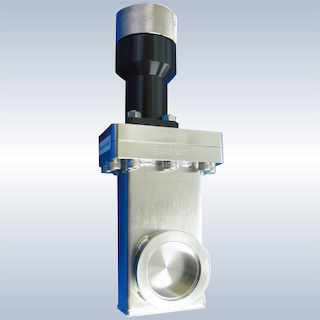

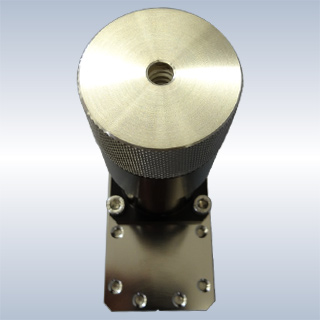

Htc HV Gate Valves
HV高真空ゲートバルブNW規格
;)
;)
;)
;)
クリックで画像切り替え
| 型番 | 価格(税別) | 個数 | 見積依頼 |
|---|---|---|---|
| NW40K（手動） | ¥140,000 | ||
| NW50K（手動） | ¥150,000 | ||
| NW80K（手動） | ¥210,000 |
- NW仕様で使いやすい
- ボンネットはメタルシールです
- ベローズ方式
ボディ：SUS304
使用圧力範囲：1×10-6Pa
ベークアウト温度：150℃（Open）/150℃（Closed）
べローズ材：AM350
国内動作確認・検査後の出荷
SIZE
| NW | Model No. | A | B | C | D | E | F | G | H | L | Port Dia. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | GVB-SS-KF-40-M | 50 | 52 | 51 | 63 | 90 | 88 | 119 | 113 | 232 | 38 |
| 50 | GVB-SS-KF50-M | 59 | 56 | 51 | 81 | 104 | 123 | 167 | 129 | 296 | 50 |
※ CADデータが必要な方は（株）スプリードまでご請求ください。
