Htc ISO Gate Valves

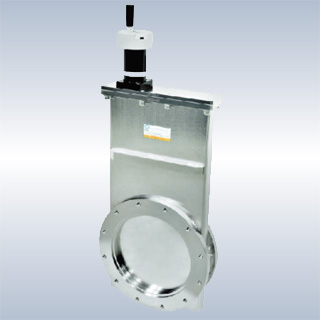

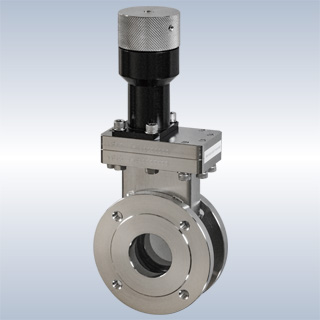

HV高真空ゲートバルブ（手動）ISO規格
;)
;)
クリックで画像切り替え
| 型番 | 価格(税別) | 個数 | 見積依頼 |
|---|---|---|---|
| ISO63M | ¥200,000 | ||
| ISO100M | ¥260,000 | ||
| ISO160M | ¥320,000 | ||
| ISO200M | ¥500,000 |
- ISO規格のゲートバルブ
- 一般産業用から研究開発に最適
- 長いライフサイクルが特徴です
- ポジションインジケーター付きでオープン／クローズの確認ができます
圧空式もあります
SIZE
| ICF | Model No. | A | B | C | D | E | F | G | H | L | Port Dia. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | GVBB-SS-ISO63-M | 53 | 68 | 70 | 107 | 128 | 158 | 207 | 160 | 367 | 63.7 |
| 100 | GVBB-SS-ISO100-M | 53.6 | 68 | 70 | 146 | 170 | 222 | 297 | 160 | 457 | 102 |
| 160 | GVBB-SS-ISO160-M | 67 | 68 | 78 | 204 | 220 | 306.5 | 407 | 183 | 590 | 153 |
| 200 | GVBB-SS-ISO200-M | 67 | 70 | 78 | 245 | 267 | 383 | 507 | 183 | 690 | 200 |
※ CADデータが必要な方は（株）スプリードまでご請求ください。
