型番 | 価格(税別) | 個数 | 見積依頼 |
---|---|---|---|
ICF70GVP | ¥160,000 | ||
シールキット (Oリング、Cuガスケット) |
¥15,000 | ||
ICF114GVP | ¥220,000 | ||
シールキット (Oリング、Cuガスケット) |
¥18,000 | ||
ICF152GVP | ¥280,000 | ||
シールキット (Oリング、Cuガスケット) |
¥21,000 | ||
ICF203GVP | ¥380,000 | ||
シールキット (Oリング、Cuガスケット) |
¥22,000 | ||
ICF253GVP | ¥480,000 | ||
シールキット (Oリング、Cuガスケット) |
¥23,000 |
ボディ:SUS304
使用圧力範囲:1×10-8Pa
メンテナンスサイクル:50,000回
ベークアウト温度:200℃(Open)/150℃(Closed)
べローズ材:AM350
オプション:
電磁弁 ¥20,000
センサー¥16,000
国内動作確認・検査後の出荷

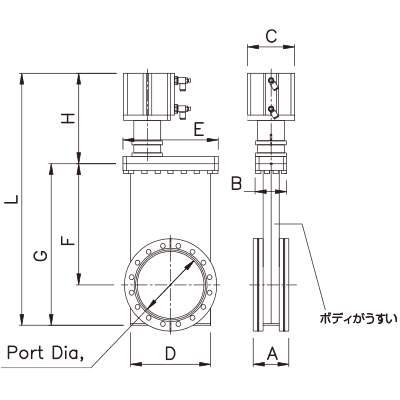

ICF | Model No. | A | B | C | D | E | F | G | H | L | Port Dia. |
Air |
---|---|---|---|---|---|---|---|---|---|---|---|---|
114 | GVBB-SS-CF63-P | 65 | 68 | 62 | 107 | 143 | 158 | 207 | 155 | 362 | 63.7 | 1/4”PT |
152 | GVBB-SS-CF100-P | 69.6 | 68 | 94 | 146 | 182 | 222 | 297 | 170 | 467 | 102 | 1/4”PT |
203 | GVBB-SS-CF150-P | 79 | 70 | 94 | 204 | 238 | 306.5 | 407 | 198 | 605 | 153 | 1/8”PT |
253 | GVBB-SS-CF200-P | 84.4 | 70 | 94 | 245 | 282 | 382 | 506 | 198 | 704 | 200 | 1/8”PT |
注:この表は横幅が広いため、横幅の狭いデバイスで表示した時にページをはみ出る場合があります。
※ CADデータが必要な方は(株)スプリードまでご請求ください。
