Manually Butterfly Valve
KFバタフライバルブ(HV)
小型で手軽に操作、研究開発用に最適
口径に対するコンダクタンス性能は真空バルブで最大です
SPEC
材質 | 本体:SUS304 |
---|---|
リークレート | 1x10-9mbar.l / s |
使用圧力範囲 | 1x10-8mbar〜1.2bar |
標準シール | バイトン |
駆動方式 | 手動式 |

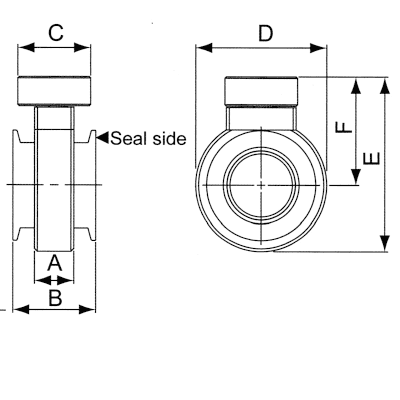

SIZE
KF | Model No. | A | B | C | D | E | F |
---|---|---|---|---|---|---|---|
40 | KF40BFVM | 27 | 57 | 50 | 80 | 108.5 | 68.5 |
50 | KF50BFVM | 27 | 57 | 50 | 90 | 119 | 74 |
※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は(株)スプリードまでご請求ください。
