Manual Mini NW(KF) Gate Valve

小型NW（KF）ゲートバルブ手動式

一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます
回転ハンドル式

SPEC

リークレート	2x10-9mbar.l /sec for O-ring
使用圧力範囲	1x10-8〜1000mbar
メンテナンスサイクル	KF40〜KF50 : 300,000回
最大使用差圧	開く前：27mbar
ベーキング温度	弁体 : <200℃ 駆動部 : <80℃
材質	本体・搬送部・ゲート部 : SUS304 ベローズ : AM350
シール材	ボンネット : バイトンOリング ゲート : バイトンOリング
表面処理	スコッチ研磨
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

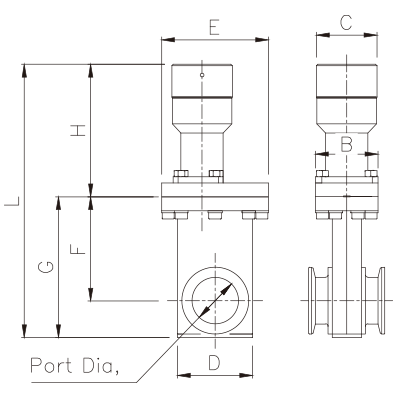

SIZE

NW	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GVB-SS-KF-40-M	50	52	51	63	90	88	119	113	232	38
50	GVB-SS-KF50-M	59	56	51	81	104	123	167	129	296	50

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS

ガスケット構成：ゲート用及びシール、ボンネット用

NW	Model No.
40	GA1A112k	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
50	GA1B112k	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
