Pneumatic Mini NW(KF) Gate Valve

小型NW（KF）ゲートバルブ圧空式

一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます

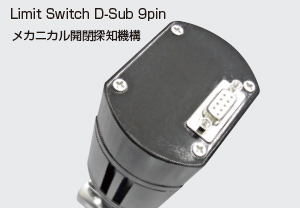

オプションでリミットスイッチを取付可能

SPEC

リークレート	2x10-9mbar.l /sec for O-ring
使用圧力範囲	1x10-8〜1000mbar
メンテナンスサイクル	KF40〜KF50 : 300,000回
最大使用差圧	開く前：27mbar
ベーキング温度	弁体 : <150℃ 駆動部 : <80℃
材質	本体・搬送部・ゲート部 : SUS304 ベローズ : AM350
シール材	ボンネット : バイトンOリング ゲート : バイトンOリング
表面処理	スコッチ研磨
電磁弁（オプション）	DC24V / AC110V ※その他規格有
センサー（オプション）	DC5〜24V 100mA 10W / AC110〜240V 100mA 10W
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

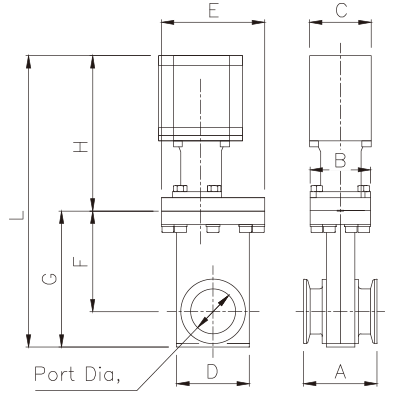

SIZE

NW	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GVB-SS-KF-40-P	50	52	53	63	90	88	119	135	254	38
50	GVB-SS-KF50-P	59	56	53	81	104	123	167	154	321	50

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

ガスケット構成：ゲート用及びシール、ボンネット用

NW	Model No.
40	GA1A112k	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
50	GA1B112k	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
