Manual ISO Gate Valve

ISOゲートバルブ手動式

一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます
クランクハンドル式

SPEC

リークレート	2x10-9mbar.l / s for O-ring
使用圧力範囲	1x10-8〜1000mbar
メンテナンスサイクル	ISO63〜160：300,000回 ISO200 : 50,000回
ベーキング温度	弁体 : <150℃ 駆動部 : <80℃
シール材	ボンネット : バイトンOリング ゲート : バイトンOリング
最大使用差圧	開く前：27mbar
材質	本体・搬送部・ゲート部：SUS304 ベローズ：AM350
表面処理	スコッチ研磨
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

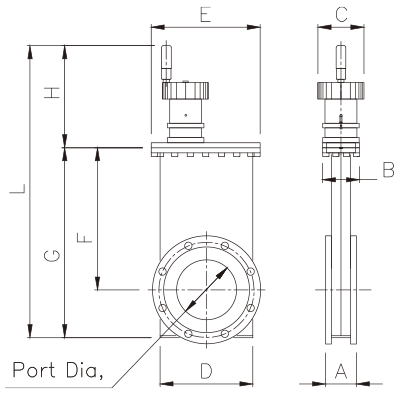

SIZE

ICF	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
63	GVBB-SS-ISO63-M	53	68	70	107	128	158	207	160	367	63.7
100	GVBB-SS-ISO100-M	53.6	68	70	146	170	222	297	160	457	102
160	GVBB-SS-ISO160-M	67	68	78	204	220	306.5	407	183	590	153
200	GVBB-SS-ISO200-M	67	70	78	245	267	383	507	183	690	200

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS

ISO	Model No.
63	GA4C311K	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
100	GA4E311K	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
160	GA4F311K	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
200	GA4G311K	Gate Seal x1(Viton),Bonnet Seal x1(Viton)
