Pneumatic ISO Gate Valve
ISOゲートバルブ圧空式
一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます
オプションでリミットスイッチを取付可能
SPEC
リークレート | 2x10-9mbar.l / s for O-ring |
---|---|
使用圧力範囲 | 1x10-8〜1000mbar |
メンテナンスサイクル | ISO63〜ISO160:300,000回 ISO200 : 50,000回 |
ベーキング温度 | 弁体 : <150℃ 駆動部 : <80℃ |
シール材 | ボンネット : バイトンOリング ゲート : バイトンOリング |
最大使用差圧 | 開く前:27mbar |
材質 | 本体・搬送部・ゲート部:SUS304 ベローズ:AM350 |
表面処理 | スコッチ研磨 |
電磁弁(オプション) | DC24V / AC110V ※その他規格有 |
センサー(オプション) | DC5〜24V 100mA 10W / AC110〜240V 100mA 10W |
オプション | パーフロなどのOリングシール 粗引きポート(バイパス)、ベント 排気ポートの追加可 |
SIZE

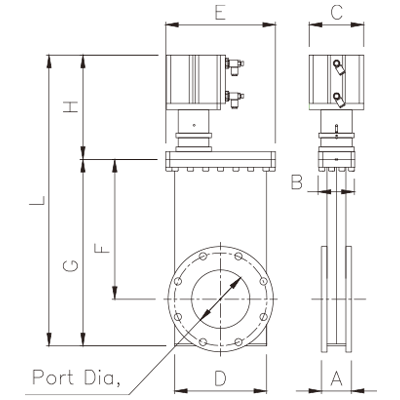

ISO | Model No. | A | B | C | D | E | F | G | H | L | Port Dia. |
---|---|---|---|---|---|---|---|---|---|---|---|
63 | GVBB-SS-ISO63-P | 53 | 68 | 62 | 107 | 128 | 158 | 207 | 155 | 362 | 63.7 |
100 | GVBB-SS-ISO100-P | 53.6 | 68 | 94 | 146 | 170 | 222 | 297 | 170 | 467 | 102 |
160 | GVBB-SS-ISO160-P | 67 | 68 | 94 | 204 | 220 | 306.5 | 407 | 198 | 605 | 153 |
200 | GVBB-SS-ISO200-P | 67 | 70 | 94 | 245 | 267 | 383 | 507 | 198 | 705 | 200 |
※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は(株)スプリードまでご請求ください。
