Pneumatic ISO Gate Valve

大口径ISOゲートバルブ圧空式

一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます

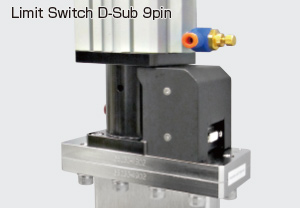

オプションでリミットスイッチを取付可能

SPEC

リークレート	2x10-9mbar.l / s for O-ring
使用圧力範囲	1x10-8〜1000mbar
メンテナンス サイクル	50,000回
ベーキング温度	弁体 : <150℃ 駆動部 : <80℃

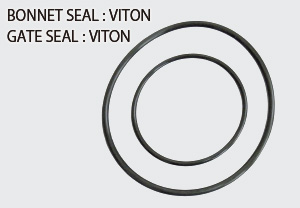

シール材	ボンネット : バイトンOリング ゲート : バイトンOリング
最大使用差圧	開く前：27mbar
材質	本体・搬送部・ゲート部：SUS304 ベローズ：AM350
表面処理	スコッチ研磨

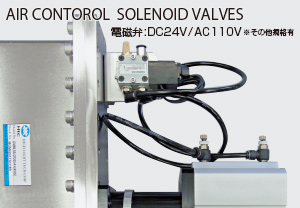

電磁弁（オプション）	DC24V / AC110V ※その他規格有

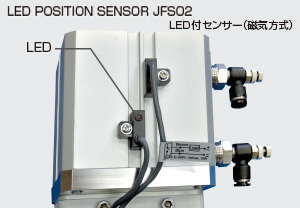

センサー（オプション）	DC5〜24V 100mA 10W / AC110〜240V 100mA 10W
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

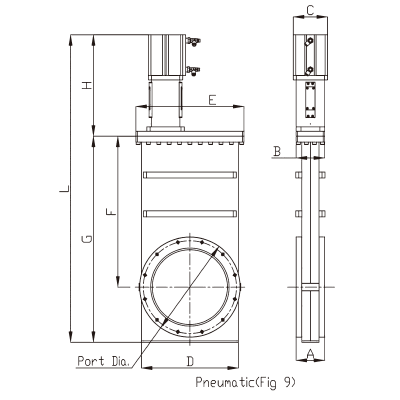

SIZE

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

圧空式

ISO	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
250	GVB-SS-ISO250-P	95.4	95	114	323	360	505	690	340	1030	250
320	GVB-SS-ISO320-P	103.6	105	140	367	415	554	750	361	1111	305

手動式

ISO	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
250	GVBB-SA-ISO250-M	80	75	99	321	340	500	650	340.5	990.5	254

VALVE OPTIONS
