Manual JIS Gate Valve

JISゲートバルブ手動式

一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます
クランクハンドル式

SPEC

リークレート	2x10^-9mbar.l / s for O-ring
使用圧力範囲	1x10^-8〜1000mbar
メンテナンスサイクル	JIS40〜JIS150：300,000回 JIS200 : 50,000回
ベーキング温度	弁体 : <150℃ 駆動部 : <80℃
シール材	ボンネット : バイトンOリングゲート : バイトンOリング
最大使用差圧	開く前：27mbar
材質	本体・搬送部・ゲート部：SUS304 ベローズ：AM350
表面処理	スコッチ研磨
オプション	パーフロなどのOリングシール粗引きポート（バイパス）、ベント排気ポートの追加可

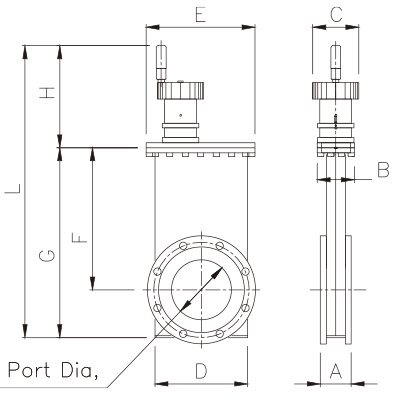

SIZE

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VFフランジ仕様
JIS	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GVB-SS-VF40-M	45	52	51	63	90	88	119	113	232	38
50	GVB-SS-VF50-M	49	56	51	81	104	123	167	129	296	50
100	GVBB-SS-VF100-M	54	68	70	146	170	222	297	160	457	102
150	GVBB-SS-VF150-M	59	68	78	204	220	307	407	183	590	153
200	GVBB-SS-VF200-M	67	70	78	245	267	383	507	183	690	204

VGフランジ仕様
JIS	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GVB-SS-VF40-M	45	52	51	63	90	88	119	113	232	38
50	GVB-SS-VF50-M	49	56	51	81	104	123	167	129	296	50
100	GVBB-SS-VF100-M	54	68	70	146	170	222	297	160	457	102
150	GVBB-SS-VF150-M	59	68	78	204	220	307	407	183	590	153
200	GVBB-SS-VF200-M	67	70	78	245	267	383	507	183	690	204

ご注文時にVF/VGフランジ仕様ご指定ください　

VALVE OPTIONS

Bonnet Seal:Viton
