Pneumatic JIS Gate Valve

JISゲートバルブ圧空式

一般産業用から研究開発用に最適
長いライフサイクルが特徴です

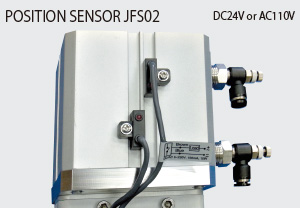

ポジションインジケーター付でオープン/クローズの確認ができます
オプションでリミットスイッチを取付可能

SPEC

リークレート	2x10-9mbar.l / s for O-ring
使用圧力範囲	1x10-8〜1000mbar
メンテナンス サイクル	JIS40〜JIS150：300,000回 JIS200 : 50,000回
ベーキング温度	弁体 : <150℃ 駆動部 : <80℃
シール材	ボンネット : バイトンOリング ゲート : バイトンOリング
最大使用差圧	開く前：27mbar
材質	本体・搬送部・ゲート部：SUS304 ベローズ：AM350
表面処理	スコッチ研磨
電磁弁（オプション）	DC24V / AC110V ※その他規格有
センサー（オプション）	DC5〜24V 100mA 10W / AC110〜240V 100mA 10W
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

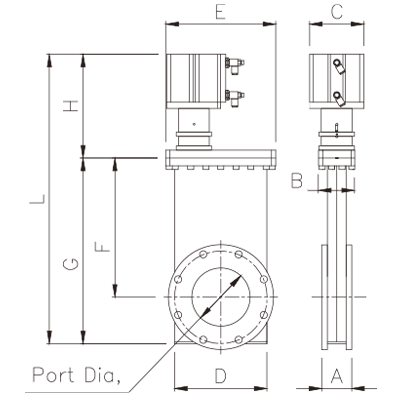

SIZE

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VFフランジ仕様

JIS	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GVB-SS-VF40-P	45	52	53	63	90	88	119	135	254	38
50	GVB-SS-VF50-P	49	56	53	81	104	123	167	154	321	50
100	GVBB-SS-VF100-P	54	68	94	146	170	222	297	170	467	102
150	GVBB-SS-VF150-P	59	68	94	204	220	307	407	198	605	153
200	GVBB-SS-VF200-P	67	70	94	246	267	383	507	198	705	204

VGフランジ仕様

JIS	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
40	GVB-SS-VF40-P	45	52	53	63	90	88	119	135	254	38
50	GVB-SS-VF50-P	49	56	53	81	104	123	167	154	321	50
100	GVBB-SS-VF100-P	54	68	94	146	170	222	297	170	467	102
150	GVBB-SS-VF150-P	59	68	94	204	220	307	407	198	605	153
200	GVBB-SS-VF200-P	67	70	94	246	267	383	507	198	705	204

ご注文時にVF/VGフランジ仕様ご指定ください　

VALVE OPTIONS
