Manual Mini UHV Gate Valve

UHV小型ゲートバルブ手動式

UHV対応ゲートバルブ
一般産業用から研究開発用に最適
長いライフサイクルが特徴です
ポジションインジケーター付でオープン/クローズの確認ができます
回転ハンドル式
ベローズ軸シール、潤滑剤フリーの機構

SPEC

リークレート	5x10-10mbar.l / s for gasket
使用圧力範囲	1x10-10〜1000mbar
メンテナンス サイクル	ICF70〜ICF152 : 100,000回 ICF203〜ICF253 : 50,000回
ベーキング温度	弁体(OPEN) : 200℃ 弁体(CLOSE) : 150℃ 駆動部 : 圧空式<80℃ , 手動式<200℃
材質	本体・搬送部・ゲート部 : SUS304 ベローズ : AM350
シール材	ボンネット : 銅ガスケット ゲート : バイトンOリング
最大使用差圧	開く前：27mbar
表面処理	スコッチ研磨
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

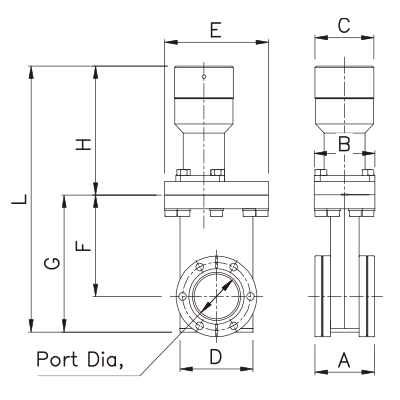

SIZE

ICF	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.
70	GVB-SS-CF35-M	45.4	52	51	63	90	88	119	113	232	37.5

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS

ガスケット構成：ゲート用及びシール、ボンネット用

ICF	Model No.
70	GB3A111K	Gate Seal x1(Viton) , Bonnrt Seal x1(Copper)

お客様ご指定のフランジISO-KF（ポート付、粗引、バイパスベント排気等）のご要望を基に別途お見積致します。
