Pneumatic UHV Gate Valve

大口径UHVゲートバルブ圧空式

UHV対応ゲートバルブ
一般産業用から研究開発用に最適
ポジションインジケーター付でオープン/クローズの確認ができます
オプションでリミットスイッチを取付可能

SPEC

リークレート	5x10-10mbar.l / s
使用圧力範囲	1x10-10〜1000mbar
メンテナンス サイクル	50,000回
ベーキング温度	OPEN : 200℃ CLOSE : 150℃
材質	本体・搬送部・ゲート部 : SUS304 ベローズ : AM350
シール材	ボンネット : 銅ガスケット ゲート : バイトンOリング
電磁弁（オプション）	DC24V / AC110V ※その他規格有
センサー（オプション）	DC5〜24V 100mA 10W / AC110〜240V 100mA 10W
オプション	パーフロなどのOリングシール 粗引きポート（バイパス）、ベント 排気ポートの追加可

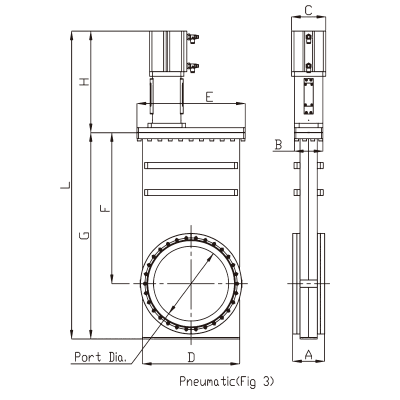

SIZE

ICF	Model No.	A	B	C	D	E	F	G	H	L	Port Dia.	Air
305	GVB-SS-CF275-P	106.4	95	114	323	360	505	690	340	1030	250	1/8”PT
356	GVB-SS-CF300-P	112.6	105	104	367	415	554	750	361	1111	305	1/8”PT

注：この表は横幅が広いため、横幅の狭いデバイスで表示した時にページをはみ出る場合があります。

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS

お客様ご指定のフランジISO-KF（ポート付、粗引、バイパスベント排気等）のご要望を基に別途お見積致します
