Pneumatic Aluminum HV Gate Valve

アルミボディHV高真空ゲートバルブ

研究開発および産業の低真空アプリケーションのバルブ

SPEC

接続フランジ ISO-F 250
使用圧力範囲 1x10-7〜1000mbar
リークレート 2x10-8 mbar.l/sec
ゲートプレート差圧 ≤ 1bar
開き差圧 ≤ 30mbar
材質 上方バルブボディー：SUS304
下方バルブボディー：AL 6061-T6
シャフト：SUS304
搬送部：AL 6061-T6
ボネット/ゲート/シャフトシール Viton
最大温度 シリンダー≤80ﾟC
ボディー≤120ﾟC
圧縮空気圧 4〜7 bar
Airコネクター M5
取付方向 任意
コンダクタンス 22,000 l/s
閉める時間 5 秒
開く時間 5 秒
メンテナンスサイクル 100,000回
重量 27 kg

SIZE

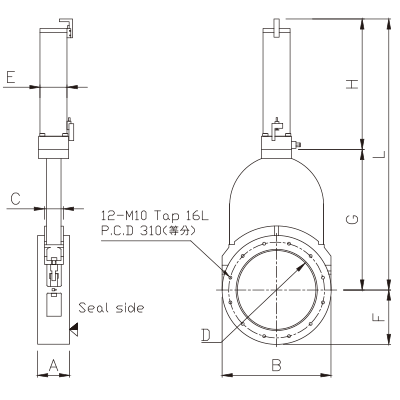

図面
ISO Model No. A B C D E F G H L
250 GVS-AL-ISO250-P 100 φ352 58.5 261 86 176 455 422 877

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

▲
