Slit Valve

スリットバルブ
Rectangular Transfer valve（硬質アルマイト）

半導体装置における
ロードロックチャンバーとトランスファーチャンバーおよび
トランスファーチャンバーとプロセスチャンバー間との仕切り弁に適しています
200,300,450mmウェハ用半導体製造装置用

SPEC

ピストシーリング	ベローズ
メンテナンスサイクル	1,000,000回
リークレート	弁体：5x10-6 mbar.l /sec
表面処理	硬質アルマイト処理
ベーキング温度	OPEN（弁体）：<90℃ 駆動部：<60℃
使用圧力範囲	1x10-6 mbar〜1.0 bar
駆動モード	圧空式　5〜7 Kg/cm2
標準シール	ゲート：バイトンOリング
開/閉センサー	DC4-24(V) or AC4-240(V), 50-40mA
電磁弁（オプション）	DC24(V),AC24(V),AC110(V),AC220(V)
取付方向	垂直

SIZE

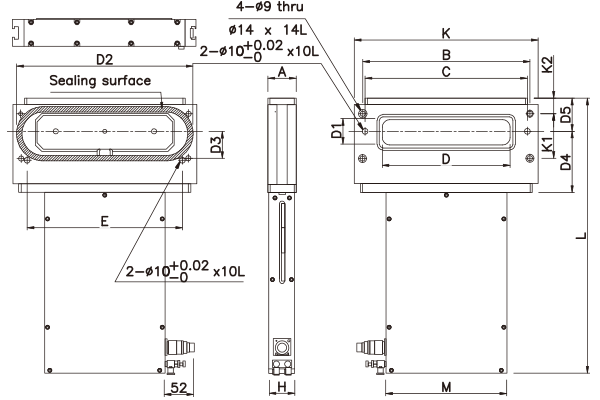

Model No.	D	D1	D2	D3	D4	D5	A	B	C	E	H	K	K1	K2	L	M
GRB-HA-32222	222	32	311	50	105	61.5	50	310	300	285	49	340	83	28.5	501.5	224
GRB-HA-46236	236	46	325	50	112	61.5	50	310	300	285	49	340	83	28.5	508.5	224
GRB-HA-50336	336	50	422	50	112	63	60	410	400	385	59	440	83	30	475	250
GRB-HA-56496	496	56	540	61	117.5	66	70	570	560	545	69	600	94	33	513.5	282

注：この表は横幅が広いため、横幅の狭いデバイスで表示した時にページをはみ出る場合があります。

外観寸法:広さの設計は国際規格と同様
A(厚み):18”(70mm),12”(60mm) , 10”(50mm)

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

Model No.	Body	Gate	Gate seal	Weight
GRB-HA-32222	A6061-T6	A6061-T6	Viton	15kg
GRB-HA-46236	A6061-T6	A6061-T6	Viton	16kg
GRB-HA-50336	A6061-T6	A6061-T6	Viton	21kg
GRB-HA-56496	A6061-T6	A6061-T6	Viton	29kg
