3-Position Pendulum Valve

3位置圧空作動式バルブ
（ニッケルボディ）

コンダクタンス調整のため
OPEN-CLOSEの中間位置で停止可能

SPEC

材質 ボディ：A6061-T6
ゲート：A6061-T6
リークレート 1x10-9mbar.l /sec
サイクルライフ 200,000回
ベーキング温度 ボディ：<120℃
駆動部：<80℃
電磁弁：<50℃
使用圧力範囲 1x10-8mbar〜1.2bar
最大差圧△P 2bar
開いている最大差圧△P <5mbar
圧縮エアー圧力 4〜6kg/cm2
開/閉時間 4/4秒
標準シール ゲート：バイトンOリング
ボンネット：バイトンOリング
駆動器 圧空式（電磁弁制御）
重量 32kg
取付方向 水平（シリンダアップ）または垂直
オプション 他材質のゲートOリング
ヒーター

SIZE

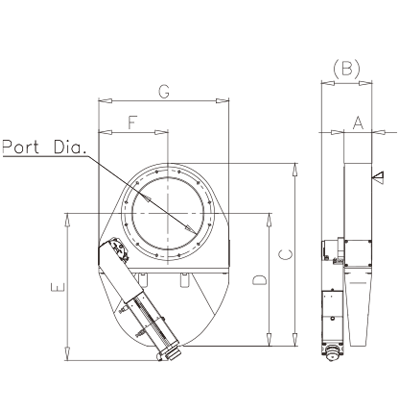

図面
ISO Model No. A B C D E F G Port
Dia.		 O.D.
250 PVSM-A-ISO250-P 100 201 655 475 525 248 467 254 335
ボルトPCD ボルトサイズ
310 M10×15

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
