Butterfly Valve Control System Contoroller

圧力コントローラー

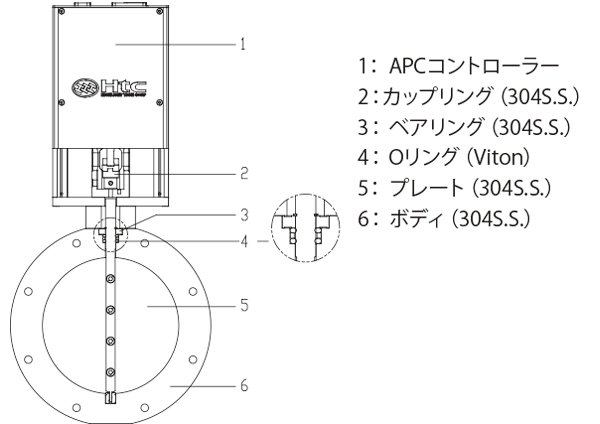

制御原理/特徴

パソコンと連結して制御設定

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

●　センサー供給 : 24V DC or ±15V DC
●　バックアップ電源 : 有り
●　センサー入力
- - センサー数量 : 2
- - 信号電圧 : 0-10V DC リニア圧力
- -入力抵抗 : Ri=47 k Ω
- -解像度 : 2.3 mV
- -サンプリングレートe : 1ms
●　制御精度 : 最大センサー範囲0.2%
●　位置解像度 : 8000(ステップ0-90°回転)

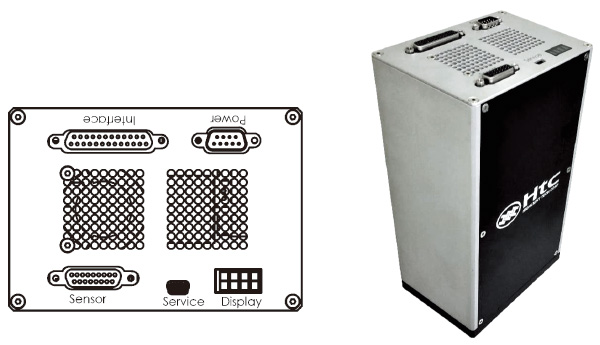

	コネクター	タイプ
電源	電源入力	DB-9 male
センサー	センサー入力	DB-15 female
インターフェイス	RS232	DB-25 female
サービス	APCサービス	MiniUSB type B female

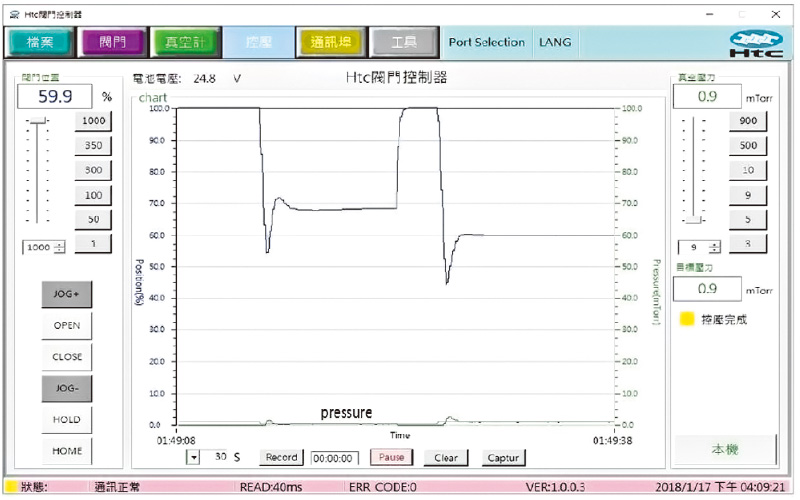

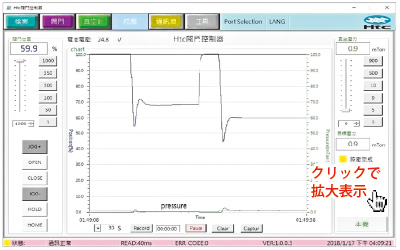

APCソフトウェア

パソコンのUSBポート及び専用ケーブルで、直接に内部データを設定できる

スプリードオリジナルアナログソフト（日本語版）付属
