Penumatic Actuated Butterfly Valve(ISO-B Type)

圧空式バタフライバルブ　ISO63-ISO200

一般産業用から研究開発用に最適
完全隔離で構造が簡単、迅速な操作が可能
コンパクトサイズ、長寿命
ラック&ピニオンの単純駆動により信頼性に優れています

SPEC

材質	本体：SUS304 シャフト：SUS304 プレート：SUS304
メンテナンスサイクル	1,500,000回（ISO63-ISO160） 1,000,000回（ISO200）
リークレート	1x10-9mbar.l / s
使用圧力範囲	10-8mbar〜2bar
標準シール	バイトンOリング
駆動方式	圧空式
開閉時間（6barで）	Open < 0.8 s　Close < 0.8 s
操作空気圧	4〜6.5kg/cm2
オプション	リミットスイッチ / 電磁弁

SIZE

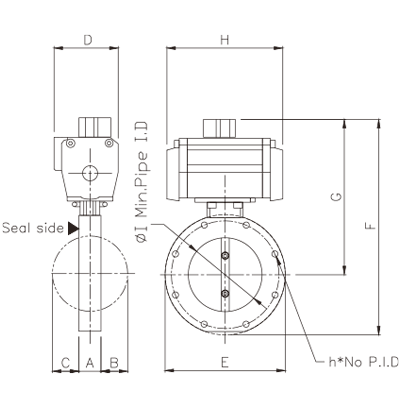

ISO	Model No.	A	B	C	D	E	F	G	H	h*No	P.C.D	I
63	ISO63BFVP2	30	21	15	75	130	242.1	178.1	138	M8*4	110	55
100	ISO100BFVP2	30	36	36	86	165	288.5	211.5	155.5	M8*8	145	96.7
160	ISO160BFVP2	40	55.5	55.5	86	225	351.5	241.5	155.5	M10*8	200	146
200	ISO200BFVP2	50	76	76	104	285	441.5	299	230	M10*12	260	197

注：この表は横幅が広いため、横幅の狭いデバイスで表示した時にページをはみ出る場合があります。

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

特徴

■ 全閉時は弁体が完全にシールします

■ 取付姿勢や取付方向に制限はありません

■ コンダクタンス性能が優れています
