Penumatic Actuated Butterfly Valve(ISO-K Type)

圧空式バタフライバルブ　ISO250

圧空式バタフライバルブ
一般産業用から研究開発用に最適
完全隔離で構造が簡単、迅速な操作が可能
コンパクトサイズ、長寿命

SPEC

材質	本体：SUS304 シャフト：SUS304 プレート：SUS304
メンテナンスサイクル	1,000,000回
リークレート	1x10-9mbar.l / s
使用圧力範囲	10-8mbar〜2bar
標準シール	バイトンOリング
駆動方式	圧空式
開閉時間（6barで）	Open < 0.8 s　Close < 0.8 s
操作空気圧	4〜6.5kg/cm2
オプション	リミットスイッチ / 電磁弁
取付方法	クロウクランプ方式

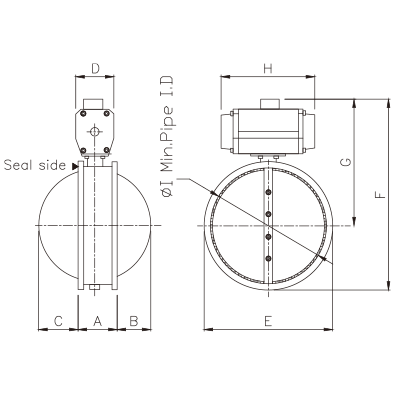

SIZE

ISO	Model No.	A	B	C	D	E	F	G	H	I
250	ISO250BFVP2	88	82.5	82.5	104	290	455	310	230	240

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。
