Manually KF Ball Valve

KFボールバルブ

半導体関連やその他装置類、真空配管ラインなどの用途に最適

SPEC

材質 本体：SUS316
リークレート 9x10-7mbar.l / s
使用圧力範囲 1x10-4mbar〜2bar
標準シール バイトン. PTEF
駆動方式 手動式
最大圧力 2bar
周囲温度範囲 150℃ MAX

SIZE

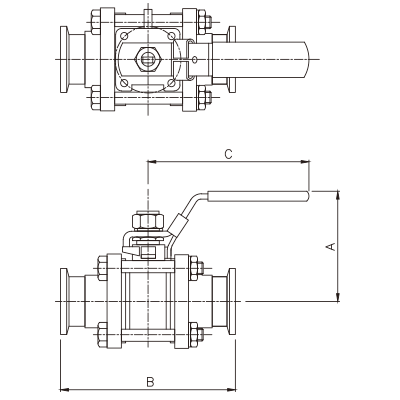

図面
KF Model No. SIZE”(mm) A B C
16 KF16BV092 3/4”(19.05) 64.4 92 121.5
25 KF25BV107 1”(25.4) 92 107 151
40 KF40BV130 1.5”(38.1) 120.5 130 178
50 KF50BV151 2”(50.8) 134 151 178
80 KF80BV242 3”(78.2) 155 242 262
100 KF100BV254 4”(10.16) 180 254 290

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
