Manually ISO Ball Valve

ISOボールバルブ

半導体関連やその他装置類、真空配管ラインなどの用途に最適

SPEC

材質 本体：SUS316
リークレート 9x10-7mbar.l / s
使用圧力範囲 1x10-4mbar〜2bar
標準シール バイトン. PTEF
駆動方式 手動式
最大圧力 2bar
周囲温度範囲 150℃ MAX

SIZE

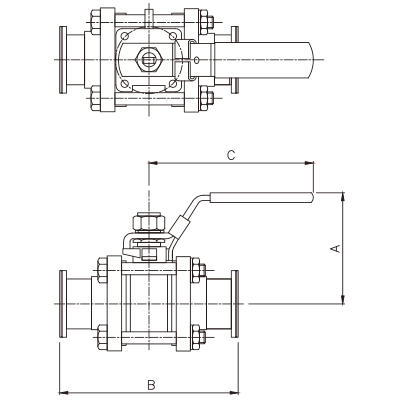

図面
ISO Model No. SIZE”(mm) A B C
80 ISO80BV242 3”(76.2) 155 242 262
100 ISO100BV254 4”(101.6) 180 254 290

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
