Pneumatic Aktuated KF Ball Valve

KFボールバルブ圧空式

半導体関連やその他装置類、真空配管ラインなどの用途に最適

SPEC

材質 本体：SUS316
リークレート 9x10-7mbar.l / s
使用圧力範囲 1x10-4mbar〜2bar
最高温度 シリンダー80℃ , 本体150℃
標準シール バイトン. PTEF
駆動方式 圧空式
最大圧力 2bar
周囲温度範囲 150℃ MAX

SIZE

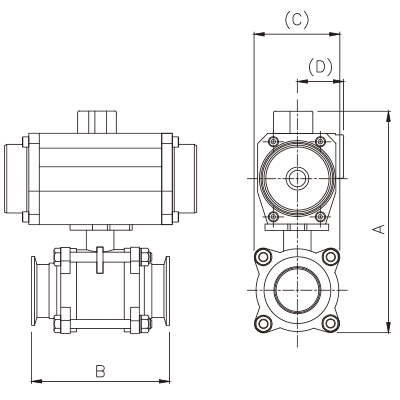

図面
KF Model No. SIZE”(mm) A B C D Air
25 KF25BV107P2 1”(25.4) 173 107 71 41.5 1/8”NPTx2
40 KF40BV130P2 1.5”(38.1) 216 130 88 48 1/4”NPTx2
50 KF50BV151P2 2”(50.8) 246 151 99 51.5 1/4”NPTx2

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
