Motor Drive KF Ball Valve

KFボールバルブモーター式

半導体関連やその他装置類、真空配管ラインなどの用途に最適

SPEC

材質 本体：SUS316
リークレート 9x10-7mbar.l / s
使用圧力範囲 1x10-4mbar〜2bar
最高温度 シリンダー80℃ , 本体150℃
標準シール バイトン. PTEF
駆動方式 モーター式
最大圧力 2bar

SIZE

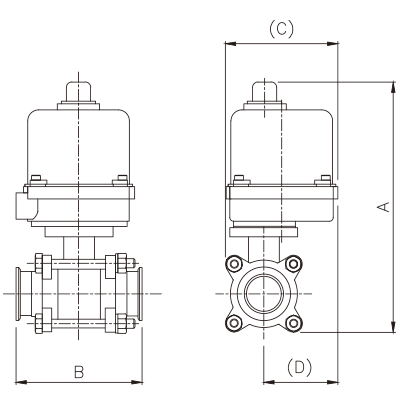

図面
KF Model No. SIZE”(mm) A B C D
25 KF25BV107E 1”(25.4) 231 107 114 79
40 KF40BV130E 1.5”(38.1) 258 130 119 79
50 KF50BV151E 2”(50.8) 318 151 114 57

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
