Aluminum Manual Angle Valve

高真空アルミアングルバルブ手動式

アルミボディで高い信頼性と耐久性があります
ベローズ軸シールを使用しています
軽量でコンパクト
フォアラインバルブとして最適です

SPEC

リークレート	1x10-9mbar.l / s
使用圧力範囲	1x10-8〜5000mbar(absulate)
フランジ規格	NW(KF)
ベークアウト温度	ボディ：150℃ 駆動部：120℃
手動式	ハンドホイール式
材質	ボディ：アルミA6061-T6 ベローズ：SUS316Ti 弁座：バイトンOリング
差圧△P	5bar（閉め方向で） 2bar（開き方向で）

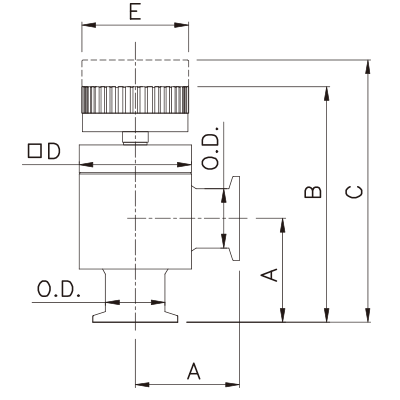

SIZE

ベローズ軸シール

NW	Model No.	O.D.	A	B	C	D	E
16	AVABH-KF16-M-E	20	40	103	107	45	52
25	AVABH-KF25-M-E	28	50	110	115	54	52
40	AVABH-KF40-M-E	45	65	148	157	70	62

軸シール

NW	Model No.	O.D.	A	B	C	D	E
16	AVABH-KF16-M-E	20	40	105	110	45	52
25	AVABH-KF25-M-E	28	50	110	115	54	52
40	AVABH-KF40-M-E	45	65	150	157	70	62

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。
