アルミアングルバルブ圧空式／株式会社スプリード

Aluminum Electropneumatic Angle Valve

アルミアングルバルブ圧空式

アルミボディでコンパクト設計
スタンダードデザイン
ポジションインジケーター付でオープン/クローズの確認ができます

SPEC

リークレート	1x10^-9mbar.l /sec
使用圧力範囲	1x10^-8〜2000mbar(absulate)
メンテナンスサイクル	10,000,000回
差圧	5bar（閉め方向で） 2bar（開き方向で）
最大圧力	5bar(absolute)
最小動作圧力	1x10^-8mbar
最大動作圧力	2bar
シール材	バイトンOリング
材質	ボディ：アルミ A6061-T6 ベローズ：SUS316Ti バルブプレート：SUS316Ti
駆動方式	圧空式（ノーマルクローズ）
操作空気圧	4〜6kg/cm²
エア導入チューブ	φ6mm
センサー	DC5〜24V 100mA 10W / AC110〜240V 100mA 10W

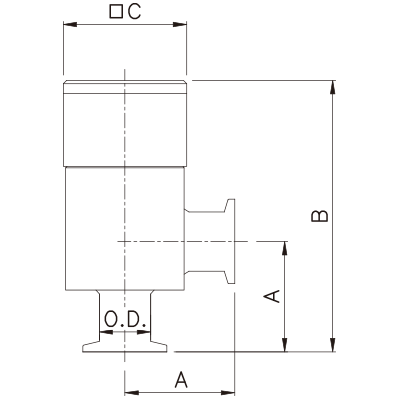

SIZE

センサー無し
NW	Model No.	O.D.	A	B	C	Air
16	AVABH-KF16-P-E	20	40	99	46.4	1/8”PT
25	AVABH-KF25-P-E	28	50	105	55.4	1/8”PT
40	AVABH-KF40-P-E	45	65	147	70.4	1/8”PT

センサー付
NW	Model No.	O.D.	A	B	C	Air
16	AVABHS-KF16-P-E	20	40	102	46.4	1/8”PT
25	AVABHS-KF25-P-E	28	50	111	55.4	1/8”PT
40	AVABHS-KF40-P-E	45	65	153	70.4	1/8”PT

複動式センサー付
NW	Model No.	O.D.	A	B	C	Air
16	AVABHS-KF16-P-E	20	40	108.2	46.4	1/8”PT
25	AVABHS-KF25-P-E	28	50	111	55.4	1/8”PT
40	AVABHS-KF40-P-E	45	65	153.8	70.4	1/8”PT

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS

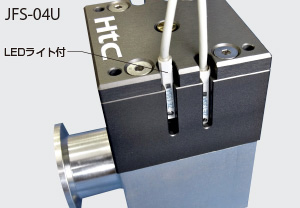

JFS-04U

Seal Kit:Viton
