Aluminum Electropneumatic Angle Valve

オールインワンアルミアングルバルブ圧空式

ノーマルクローズ
オールインワンタイプ
ポジションインジケーター付でオープン/クローズの確認ができます

SPEC

シール材	バイトンOリング
材質	ボディ：アルミ カバー：ABS樹脂 ベローズ：SUS316Ti バルブプレート：SUS316Ti
リークレート	1x10-9mbar.l / s
最大圧力	5bar(absolute)
最小動作圧力	1x10-8mbar
最大動作圧力	2bar
駆動方式	圧空式（ノーマルクローズ）
エア導入チューブ	φ6mm
操作空気圧	4〜6kg/cm2
電磁弁付（オプション）	24V DC/110V AC/220V AC/24V AC コネクター付き（ケーブル無し）
センサー（オプション）	DC5〜24V 100mA 10W  /    AC110〜240V 100mA 10W
差圧	5bar（閉め方向で） 2bar（開き方向で）
メンテナンスサイクル	10,000,000回

SIZE

リミットスイッチ付、電磁弁無し

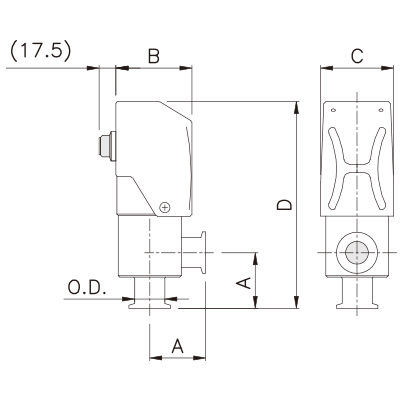

NW	Model No.	O.D.	A	B	C	D	Air
16	AVABHLS-KF16-P-E	20	40	55	51	148	1/8”PT
25	AVABHLS-KF25-P-E	28	50	65.5	60	153	1/8”PT
40	AVABHLS-KF40-P-E	45	65	81	75	201	1/8”PT

リミットスイッチ付、電磁弁付
（24V DC/110V AC/220V AC/24V AC）

NW	Model No.	O.D.	A	B	C	D	Air
16	AVABHLSV-KF16-P-E	20	40	55	51	148	1/8”PT
25	AVABHLSV-KF25-P-E	28	50	65.5	60	153	1/8”PT
40	AVABHLSV-KF40-P-E	45	65	81	75	201	1/8”PT

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

利点

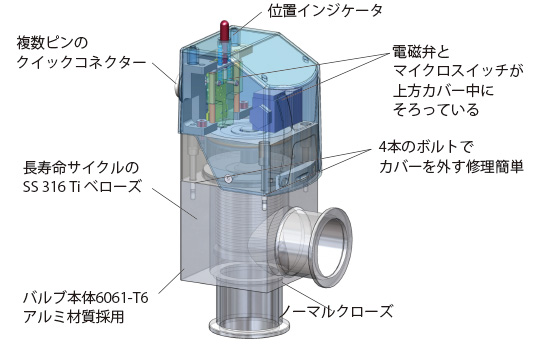

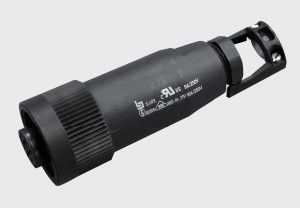

CONNECTOR（付属品）

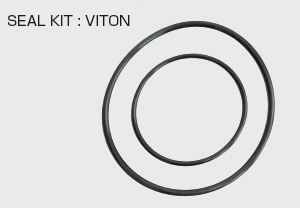

VALVE OPTIONS
