Stainless Manual Angle Valve

NWステンレスアングルバルブ手動式

ステンレスボディで高い信頼性と耐久性があります
ベローズ軸仕様で高真空のあらゆるシーンに最適なスタンダードアングルバルブ

SPEC

シール材	バイトンOリング
材質	ボディ：SUS304 ベローズ：AM-350（溶接ベローズ）
ベーキング温度	150℃
リークレート	2x10-9mbar.l /sec以下
使用圧力範囲	大気〜1x10-9Torr
手動式	ハンドホイール式
最大使用差圧	1.2Bar
操作空気圧	4〜6.5kg/cm2
メンテナンスサイクル	500,000回

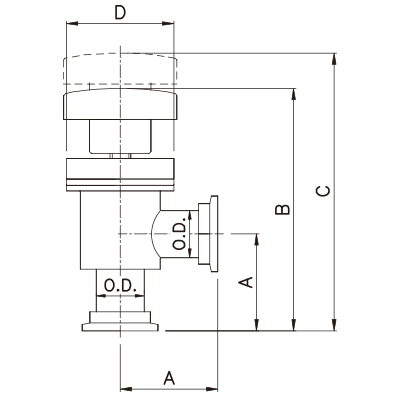

SIZE

NW	Model No.	A	B	C	D	O.D.
16	AVB-KF16-M	54.6	136.5	156	56.8	19.1
25	AVB-KF25-M	51.6	130.2	149.7	56.8	25.4
40	AVB-KF40-M	61	163.5	196	76.7	38.1
50	AVB-KF50-M	86.3	207	251.7	88.4	50.8

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。
