Stainless Electropneumatic Angle Valve

NWステンレスアングルバルブ圧空式

ステンレスボディで高い信頼性と耐久性があります
ベローズ軸仕様で高真空のあらゆるシーンに最適です
ポジションインジケーター付でオープン/クローズの確認ができます

SPEC

シール材	バイトンOリング
材質	ボディ：SUS304 ベローズ：AM-350（溶接ベローズ）
ベーキング温度	150℃
リークレート	2x10-9mbar.l /sec以下
使用圧力範囲	大気〜1x10-9Torr
最大使用差圧	1.2Bar
操作空気圧	4〜6.5kg/cm2
メンテナンスサイクル	500,000回
センサー（オプション）	DC5〜24V 100mA 10W  /  AC110〜240V 100mA 10W

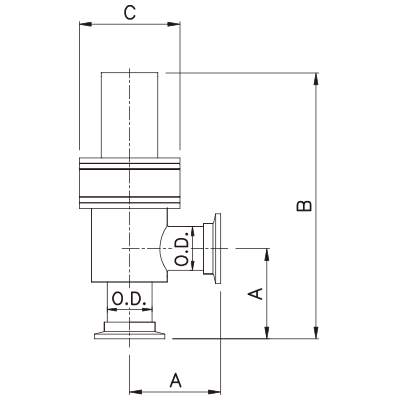

SIZE

P単動式（ノーマルクローズ式）

NW	Model No.	O.D.	A	B	C	Air
16	AVB-KF16-P	54.6	156.7	56.8	19.1	1/8”PT
25	AVB-KF25-P	51.6	150.4	56.8	25.4	1/8”PT
40	AVB-KF40-P	61	199	76.7	38.1	1/8”PT
50	AVB-KF50-P	86.3	262.4	88.4	50.8	1/8”PT

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

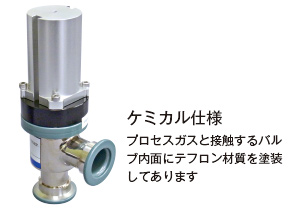

VALVE OPTIONS
