UHV Stainless Manual Angle Valve

UHVステンレスアングルバルブ手動式

ステンレスボディで高い信頼性と耐久性があります
ベローズ軸仕様で高真空のあらゆるシーンに最適です
ICF規格での排気配管に使用できます

SPEC

シール材	バイトンOリング
材質	ボディ：SUS304 ベローズ：AM-350（溶接ベローズ）
ベーキング温度	150℃
リークレート	2x10-9mbar.l /sec
使用圧力範囲	大気〜1x10-9Torr
手動式	ハンドホイール式
最大使用差圧	1.2Bar
操作空気圧	4〜6.5kg/cm2
初回メンテナンスサイクル	CR16〜CR50：500,000回 CR63〜CR150：250,000回
センサー（オプション）	DC5〜24V 100mA 10W  /  AC110〜240V 100mA 10W

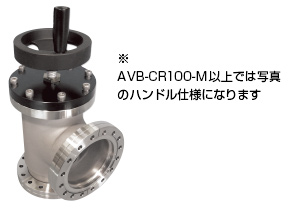

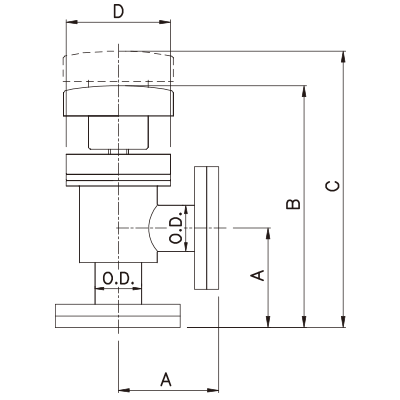

SIZE

ICF	Model No.	A	B	C	D	O.D.
34	AVB-CR16-M	63.5	145.5	164.9	56.8	19.1
70	AVB-CR35-M	62.5	165	198	76.6	38.1
114	AVB-CR63-M	85.7	222.2	264.8	99.5	63.5
152	AVB-CR100-M	118	344.8	410.3	151.6	101.6
203	AVB-CR150-M	165.1	363.6	438.6	240	152.4
253	AVB-CR200-M	215.6	461.2	591.2	250	203.2

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。
