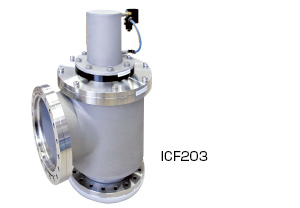

UHV Stainless Electropneumatic Angle Valve
UHVステンレスアングルバルブ圧空式
ステンレスボディで高い信頼性と耐久性があります
ベローズ軸仕様で高真空のあらゆるシーンに最適です
SPEC
シール材 | バイトンOリング |
---|---|
材質 | ボディ:SUS304 ベローズ:AM-350(溶接ベローズ) |
ベーキング温度 | 150℃ |
リークレート | 2x10-9mbar.l /sec |
使用圧力範囲 | 大気〜1x10-9Torr |
最大使用差圧 | 1.2Bar |
操作空気圧 | 4〜6.5kg/cm2 |
メンテナンスサイクル | CR16〜CR50:500,000回 CR63〜CR150:250,000回 |
センサー(オプション) | DC5〜24V 100mA 10W / AC110〜240V 100mA 10W |

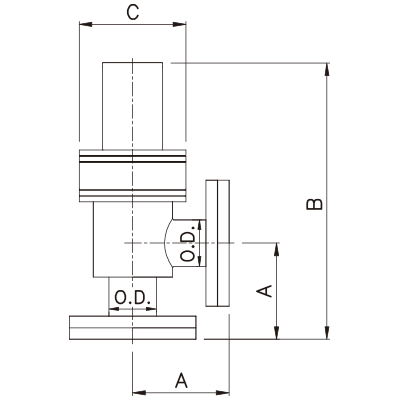

SIZE
ICF | Model No. | A | B | C | O.D. | Air |
---|---|---|---|---|---|---|
34 | AVB-CR16-P | 63.5 | 165.6 | 56.8 | 19.1 | 1/8”PT |
70 | AVB-CR35-P | 62.5 | 201 | 75.8 | 38.1 | 1/8”PT |
114 | AVB-CR63-P2 | 85.7 | 274.6 | 99.5 | 63.5 | 1/8”PT |
152 | AVB-CR100-P2 | 118 | 356.6 | 151.6 | 101.6 | 1/8”PT |
203 | AVB-CR150-P2 | 165.1 | 438.6 | 240 | 152.4 | 1/8”PT |
Pは単動で、P2は複動です、単動はノーマルクローズです
※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は(株)スプリードまでご請求ください。
