200℃ Metal Sealed Bonnet Manual Angle Valve

200℃メタルシールドボンネット
アングルバルブ手動式

メタルボンネット仕様で200℃までの繰り返しベーキングに耐えます
超高真空装置用バルブとして適しています

SPEC

シール材	バイトンOリング
材質	ボディ：SUS304 ベローズ：AM-350（溶接ベローズ）
ベーキング温度	200℃
リークレート	2x10-9mbar.l /sec
使用圧力範囲	大気〜1x10-9Torr
最大使用差圧	1.2Bar
操作空気圧	4〜6.5kg/cm2
メンテナンスサイクル	CR16〜CR50：500,000回 CR63〜CR150：250,000回

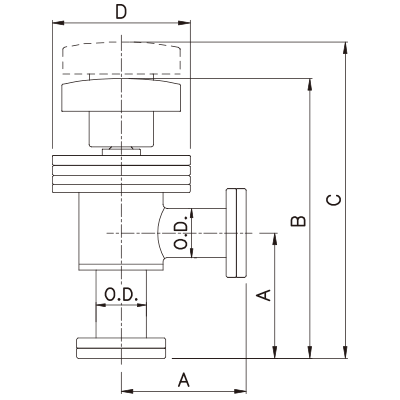

SIZE

ICF	Model No.	A	B	C	D	O.D.
34	AVB-CU-CR16-M	63.5	145.5	166.3	70	19.1
70	AVB-CU-CR35-M	62.5	165	198	85.6	38.1
114	AVB-CU-CR63-M	85.7	222.2	264.8	117.4	63.5
152	AVB-CU-CR100-M	119.5	346.3	416.3	151.6	101.6

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。
