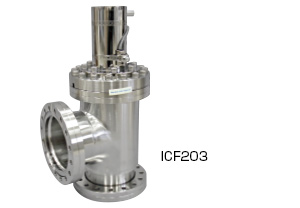

200℃ Metal Sealed Bonnet Electropneumatic Angle Valve

200℃メタルシールドボンネット
アングルバルブ圧空式

メタルボンネット仕様で200℃までの繰り返しベーキングに耐えます
超高真空装置用バルブとして適しています

SPEC

シール材	バイトンOリング
材質	ボディ：SUS304 ベローズ：AM-350（溶接ベローズ）
ベーキング温度	200℃
リークレート	2x10-9mbar.l /sec
使用圧力範囲	大気〜1x10-9Torr
最大使用差圧	1.2Bar
操作空気圧	4〜6.5kg/cm2
メンテナンスサイクル	CR16〜CR50：500,000回 CR63〜CR150：250,000回
センサー（オプション）	DC5〜24V 100mA 10W  /  AC110〜240V 100mA 10W

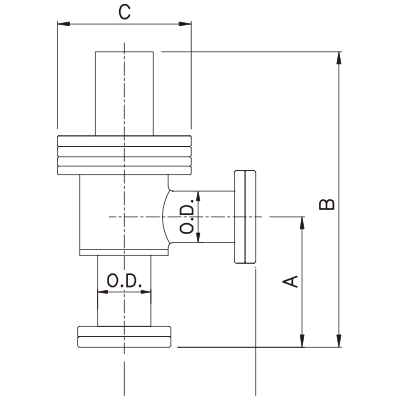

SIZE

ICF	Model No.	A	B	C	O.D.	Air
34	AVB-CU-CR16-P	63.5	165.7	70	19.1	1/8”PT
70	AVB-CU-CR35-P	62.5	201	85.6	38.1	1/8”PT
114	AVB-CU-CR63-P2	85.7	278.7	117.9	63.5	1/8”PT
152	AVB-CU-CR100-P2	119.5	357.1	151.6	101.6	1/8”PT

Pは単動で、P2は複動です

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

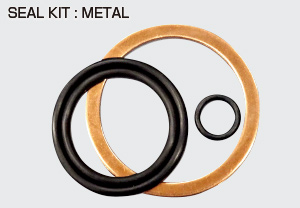

VALVE OPTIONS
