ISO Electropneumatic Angle Valve

ISOアングルバルブ圧空式

ISOフランジ仕様一般産業用及び研究開発用に最適です

SPEC

シール材 バイトンOリング
材質 ボディ：SUS304
ベローズ：AM-350（溶接ベローズ）
ベーキング温度 150℃
リークレート 2x10-9mbar.l /sec
使用圧力範囲 大気〜1x10-9Torr
最大使用差圧 1.2Bar
操作空気圧 4〜6.5kg/cm2
メンテナンスサイクル 250,000回
センサー（オプション） DC5〜24V 100mA 10W  /
AC110〜240V 100mA 10W

SIZE

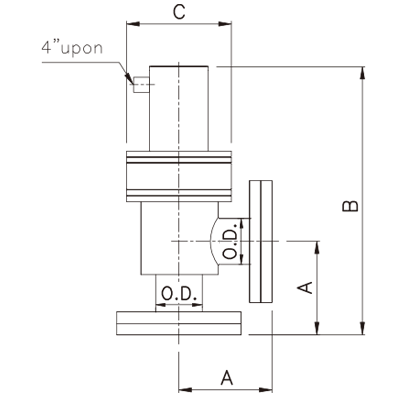

図面
圧空式
Model No. A B C O.D. Air
AVB-ISO63-P2 82.8 271.7 99.5 63.5 1/8”PT
AVB-ISO80-P2 89.1 278 114 76.2 1/8”PT
AVB-ISO100-P2 113.5 352.1 151.6 101.6 1/8”PT
AVB-ISO160-P2 159 432.5 240 152.4 1/8”PT
手動式
Model No. A B C D O.D.
AVB-ISO63-M 82.8 219.3 261.7 99.5 63.5
AVB-ISO80-M 89.1 227.4 275 114 76.2
AVB-ISO100-M 113.5 340.3 404.3 151.6 101.6
AVB-ISO160-M 159 357.5 432.5 240 152.4

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS

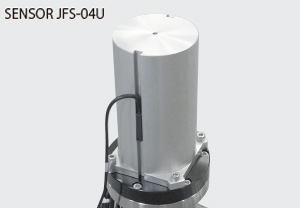

sensor JFS04U



▲
