JIS Manual Angle Valve

JISアングルバルブ手動式

JISフランジ仕様一般産業用及び研究開発用に最適です

SPEC

シール材 バイトンOリング
材質 ボディ：SUS304
ベローズ：AM-350（溶接ベローズ）
ベーキング温度 150℃
リークレート 2x10-9mbar.l /sec
使用圧力範囲 大気〜1x10-9Torr
最大使用差圧 1.2Bar
操作空気圧 4〜6.5kg/cm2
初回メンテナンスサイクル JIS25〜JIS50：500,000回
JIS80〜JIS150：250,000回

SIZE

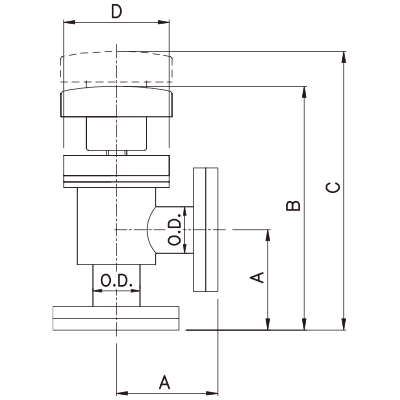

図面
VGフランジ仕様
Model No. A B C D O.D.
AVB-VG25-M 55 133.6 153.1 56.8 25.4
AVB-VG40-M 62.2 164.7 197.2 75.8 38.1
AVB-VG50-M 87.5 208.2 252.9 88.4 50.8
AVB-VG80-M 97.8 236.1 283.7 114 76.2
AVB-VG100-M 111.9 338.7 402.7 151.6 101.6
AVB-VG150-M 157.4 355.9 430.9 240 152.4
VFフランジ仕様
Model No. A B C D O.D.
AVB-VF25-M 55 133.6 153.1 56.8 25.4
AVB-VF40-M 62.2 164.7 197.2 75.8 38.1
AVB-VF50-M 87.5 208.2 252.9 88.4 50.8
AVB-VF80-M 97.8 236.1 283.7 114 76.2
AVB-VF100-M 111.9 338.7 402.7 151.6 101.6
AVB-VF150-M 157.4 355.9 430.9 240 152.4

ご注文時にVF/VGフランジ仕様ご指定ください

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
