JIS Electropneumatic Angle Valve

JISアングルバルブ圧空式

JISフランジ仕様一般産業用及び研究開発用に最適です

SPEC

シール材	バイトンOリング
材質	ボディ：SUS304 ベローズ：AM-350（溶接ベローズ）
ベーキング温度	150℃
リークレート	2x10-9mbar.l /sec
使用圧力範囲	大気〜1x10-9Torr
最大使用差圧	1.2Bar
操作空気圧	4〜6.5kg/cm2
初回メンテナンスサイクル	JIS25〜JIS50：500,000回 JIS80〜JIS150：150,000回
センサー（オプション）	DC5〜24V 100mA 10W  /  AC110〜240V 100mA 10W

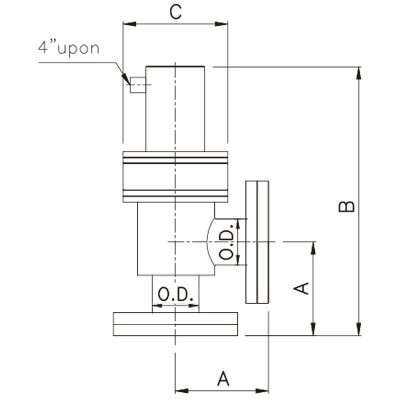

SIZE

VGフランジ仕様

Model No.	A	B	C	O.D.
AVB-VG25-P	55	153.8	56.8	25.4
AVB-VG40-P	62.2	200.2	75.8	38.1
AVB-VG50-P	87.5	263.6	88.4	50.8
AVB-VG80-P2	97.8	276.4	114	76.2
AVB-VG100-P2	111.9	350.5	151.6	101.6
AVB-VG150-P2	157.4	430.9	240	152.4

VFフランジ仕様

Model No.	A	B	C	O.D.
AVB-VF25-P	55	153.8	56.8	25.4
AVB-VF40-P	62.2	200.2	75.8	38.1
AVB-VF50-P	87.5	263.6	88.4	50.8
AVB-VF80-P2	97.8	276.4	114	76.2
AVB-VF100-P2	111.9	350.5	151.6	101.6
AVB-VF150-P2	157.4	430.9	240	152.4

ご注文時にVF/VGフランジ仕様ご指定ください

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。

VALVE OPTIONS
