400℃ Bekeable All Metal Valve
400℃オールメタル アングルバルブ手動式
超高真空装置用バルブとして適しています
SPEC
シール材 | 銅合金 |
---|---|
材質 | ボディ:SUS304 ベローズ:AM-350(溶接ベローズ) |
ベーキング温度 | 400℃(OPEN)/300℃(CLOSE) |
リークレート | 10-10mbar.l / s |
使用圧力範囲 | 大気〜1x10-10Torr |
トルク | CR16:最初150kg-cm,最大250kg-cm CR35:最初300kg-cm,最大600kg-cm CR63:最初300kg-cm,最大900kg-cm |

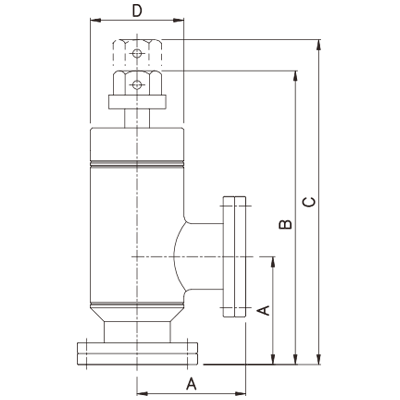

SIZE
ICF | Model No. | A | B | C | D | O.D. |
---|---|---|---|---|---|---|
34 | AVBAK-CR16 | 38.1 | 121.2 | 131 | 38.1 | 19.05 |
70 | AVBAK-CR35 | 62.5 | 170 | 187 | 54 | 38.1 |
114 | AVBAK-CR63 | 105 | 266 | 294 | 76.2 | 63.5 |
※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は(株)スプリードまでご請求ください。

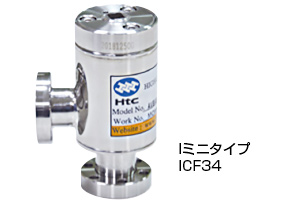

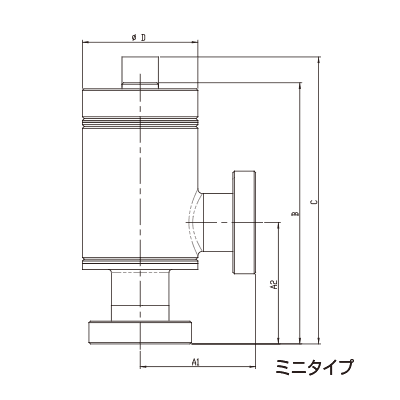

ミニタイプ
ICF | Model No. | A | A2 | B | C | D | O.D. |
---|---|---|---|---|---|---|---|
34 | AVBAK-CR16M | 38.1 | 40 | 85 | 94.5 | 38.1 | 19.05 |
※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は(株)スプリードまでご請求ください。
