Manually Butterfly Valve

KFバタフライバルブ（LV）

小型で手軽に操作できます、
口径に対するコンダクタンス性能は真空バルブで最大です

SPEC

材質 本体：SUS304
リークレート 5x10-7mbar.l / s
使用圧力範囲 1x10-4mbar〜1atm
標準シール バイトン
駆動方式 手動式

SIZE

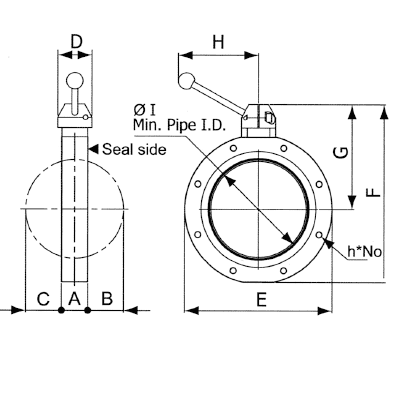

図面
KF Model No. SIZE A B C D E
16 KF16BFV 0.75” 75.6 80 183 79 119.5
25 KF25BFV 1” 75.6 80 183 79 119.5
40 KF40BFV 1.5” 83.6 83.3 186.8 85 125.5
50 KF50BFV 2” 87.6 93.3 189 105 145.5

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
