ICF Y-INLINE Angle Valve

ICF Y型インラインバルブ手動式



SPEC

シール材 バイトンOリング
材質 ボディ：SUS304
ベローズ：AM-350（溶接ベローズ）
ベーキング温度 100℃
リークレート 2x10-9mbar.l /sec以下
使用圧力範囲 1x10-9mbar〜1000mbar
手動式 ハンドホイール式
最大使用差圧 1.2Bar

SIZE

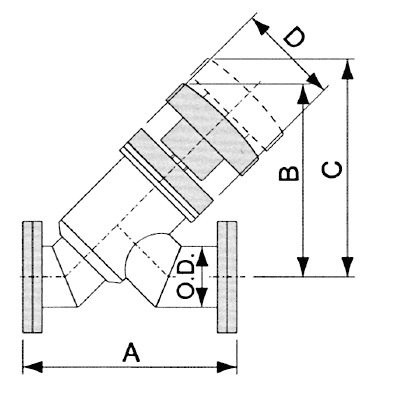

図面
ICF Model No. A B C D O.D.
34 YVB-CR16-M 119.4 98.7 112.5 56.8 0.75
70 YVB-CR35-M 133 124.2 147.2 38.1 1.00

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
