NW Y-INLINE Angle Valve

NW Y型インラインバルブ圧空式



SPEC

シール材 バイトンOリング
材質 ボディ：SUS304
ベローズ：AM-350（溶接ベローズ）
ベーキング温度 100℃
リークレート 2x10-9mbar.l /sec以下
使用圧力範囲 1x10-9mbar〜1000mbar
手動式 ハンドホイール式
最大使用差圧 1.2Bar

SIZE

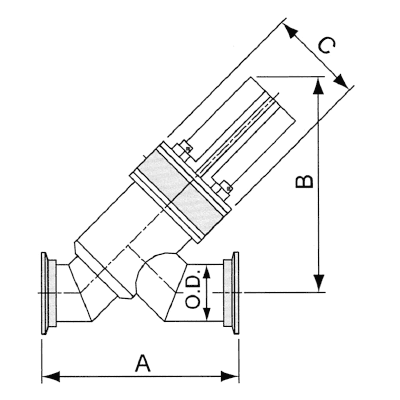

図面
KF Model No. A B C D
16 YVB-KF16-P 120 120 56.8 19.1
25 YVB-KF25-P 120 120 56.8 25.4
40 YVB-KF40-P 156.8 156.8 75.8 38.1
50 YVB-KF50-P 188.9 188.8 88.4 50.8

※ 2D CADデータはHtc社オフィシャルサイトよりダウンロード出来ます。
※ 3D CADデータが必要な方は（株）スプリードまでご請求ください。



▲
